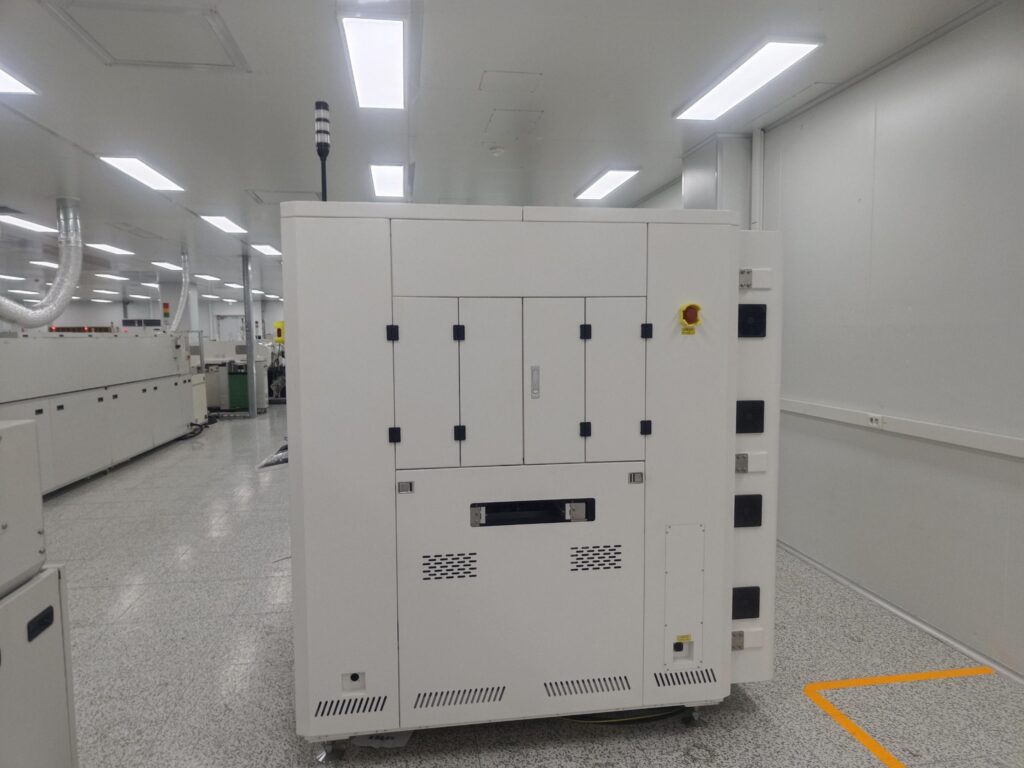

您依靠 SMT 固化炉的工作原理，快速均匀地固化 PCB 上的粘合剂和焊膏。这些固化炉使用受控的热量或光线，确保每个元件牢固地粘附在电路板上。精确的温度控制可让您受益，从而提高产品可靠性和生产率。该工艺在电子制造中起着关键作用，尤其是在波峰焊之前，它可以帮助您实现安全一致的连接。
要点
- SMT 固化炉对于快速均匀地固化 PCB 上的粘合剂和焊膏至关重要，从而提高产品可靠性。
- 红外固化炉利用红外辐射快速加热，使其成为预热表面和确保牢固连接的理想选择。
- 紫外固化炉以极低的热量提供即时固化，非常适合敏感元件和对紫外光有反应的特定粘合剂。
- 选择合适的固化炉取决于您的粘合剂类型和生产需求；红外固化炉适用于大多数粘合剂，而紫外固化炉则适用于对紫外光敏感的粘合剂。
- 适当的固化可以提高粘合强度、减少缺陷，从而提高产品质量，确保电子组件的可靠性。
类型
红外固化炉
SMT生产线上经常使用红外 (IR) 固化炉，因为它们加热速度快、效率高。这些固化炉使用红外灯或红外灯管将热量直接传递到印刷电路板 (PCB) 表面。这种方法非常适合胶水固化、特殊焊接，甚至防腐涂料的干燥。红外固化炉的用途如下：
- 预热表面有助于环氧树脂等粘合剂更好地粘合。
- 精确加热焊膏，确保连接牢固。
- 在芯片组和晶体管的 SMD 测试期间快速加热。
- 快速均匀地干燥漆层。
- 焊接复杂的铜管散热器组件。
红外固化炉因其速度快、灵活性高而受到市场的青睐。您可以根据生产需求调整温度和加热区域。
紫外线固化炉
当您需要快速、节能地固化特定粘合剂和涂层时，紫外线 (UV) 固化炉是您的理想之选。紫外线固化炉使用高强度紫外线引发特殊粘合剂的化学反应，使其几乎瞬间硬化。该工艺最适合需要极低热量暴露的应用，例如敏感电子元件。
在以下情况下，紫外线固化炉将为您带来优势：
- 您需要在不升高 PCB 温度的情况下固化粘合剂。
- 您希望通过即时固化来加快生产速度。
- 您需要使用对紫外线有反应的材料，例如某些树脂和涂层。
固化炉与回流焊炉的比较
注意：固化炉和回流焊炉在 SMT 生产中的用途不同。固化炉用于硬化粘合剂和密封剂，而回流焊炉则用于熔化焊膏以建立电气连接。
以下是简要比较：
| 特性/功能 | SMT回流焊 | 固化炉 |
|---|---|---|
| 主要目的 | 熔化焊膏用于电气连接 | 用于粘合的固化剂、粘合剂和密封剂 |
| 温度控制 | 精确的焊接轮廓 | 控制热量，实现牢固粘合 |
| 应用 | 焊接SMT元件 | 芯片粘接、封装密封、晶圆级封装 |
| 冷却机制 | 高效冷却，提高生产效率 | 保持固化所需的热量 |
| 灵活性 | 可定制的加热/冷却区域 | 控制固化温度曲线 |
| 质量保证 | 确保焊接的高良率 | 确保无缺陷的芯片封装 |
您应该根据工艺需求选择合适的炉子。固化炉专注于键合和封装，而回流炉则负责焊接任务。两者在电子制造中都扮演着至关重要的角色，但各自支持SMT生产线上的不同步骤。
工作原理
红外线固化炉
红外线固化炉可以直接对印刷电路板加热。其工作原理是利用红外线辐射加热印刷电路板和粘合剂的表面。这种方法非常适合干燥和固化，因为它可以有效去除水分，并改善涂层的物理和化学性能。
以下是红外线固化炉中的主要热源：
- 翅片式散热器和不锈钢加热管产生所需的热量。
- 风扇辅助对流通风使热量均匀分布。
- 短波红外线热源提供高强度热量，以实现快速固化。
对流通风在红外线固化炉的工作原理中起着关键作用。红外线能量可以快速加热表面，而对流通风则确保电路板的每个部分都能获得足够的热量。即使是形状复杂或体积较大的组件，也能实现均匀固化。
下表列出了红外线固化炉和紫外线固化炉之间的区别：
| 技术 | 工作原理 | 主要特点 |
|---|---|---|
| IR | 使用红外辐射对 PCBA 加热，非常适合干燥和固化过程。 | 有效去除水分可增强涂层的物理和化学性能。 |
| UV | 利用紫外线辐射来聚合和硬化紫外线敏感涂层。 | 更快的循环时间可减少组件的热应力。 |
红外固化炉的温度控制至关重要。例如，一台2米长的红外固化炉可高达150°C，固化时间约为20分钟。一些立式固化炉的工作温度范围为室温至200°C，固化时间短至5分钟。您可以根据胶粘剂和电路板的要求调整这些设置。
紫外线固化炉
紫外线固化炉采用不同的工作原理。将胶粘剂或涂层暴露在紫外线下，引发光化学反应。该反应使胶粘剂几乎瞬间硬化。此工艺可有效减少敏感元件的热应力，并加快生产速度，从而带来诸多益处。
这些固化炉中的紫外线光源通常为汞灯。这些灯发出的光波长范围为200-400纳米，主峰波长为365纳米，功率高达6千瓦。您可以根据材料定制波长、固化时间和强度。
紫外线胶粘剂的固化时间非常短。例如，丙烯酸酯和环氧丙烯酸酯在 50 至 150 mW/cm² 的强度下可在 5 至 20 秒内固化。聚氨酯丙烯酸酯在 50 mW/cm² 的强度下可在 10 至 20 秒内固化。高强度固化仅需 5 秒即可完成。
操作紫外线固化炉时，必须遵守安全准则。务必佩戴防护眼镜、面罩、实验服、手套和包头鞋。确保工作空间通风良好，以排出任何有毒气体。使用防护屏保护自己免受紫外线照射，并遵守 OSHA、ANSI 和 IEC 标准。
分步流程
使用 SMT 固化炉（无论是红外线还是紫外线）时，都应遵循清晰的流程：
- 预热：将电路板逐渐加热至特定温度。此步骤可确保整个电路板均匀受热。
- 热浸：将电路板保持在预热温度下 60-120 秒。这会激活粘合剂或焊膏中的化学物质。
- 固化或回流：在红外线烤箱中，快速加热电路板以使粘合剂固化。在紫外线烤箱中，将粘合剂暴露在紫外线下几秒钟，使其硬化。
- 冷却：快速冷却电路板以使粘合剂或焊料固化，从而提高粘合质量。
- 清洗（可选）：您可以清洗电路板以去除任何化学残留物，确保清洁。
这个循序渐进的过程可确保您的粘合剂正确固化，并使元件牢固连接。通过了解每种烤箱类型的工作原理，您可以为您的生产线选择最佳方法，并提高电子产品的可靠性。
应用
在 SMT 生产线中
SMT 固化炉是自动化生产线的关键部件。这些固化炉安装在点胶阶段之后、波峰焊之前。您可以使用它们来固化粘合剂，以便在后续步骤中将元件固定到位。现代固化炉通常集成人工智能 (AI) 技术，让您能够精确控制温度和固化曲线。智能监控系统可实时调整工艺流程，确保您每次都能获得一致的结果。
以下是固化炉如何改善您的 SMT 生产线：
| 益处/实践 | 描述 |
|---|---|
| 提高生产效率 | 更快、更可控的固化过程可缩短循环时间并提高产量。 |
| 温度曲线 | 最佳温度曲线确保根据材料定制的一致且可靠的固化结果。 |
| 人工智能集成 | 通过实时分析和自适应校准增强精确控制和流程优化。 |
您可以监控多个工艺参数，以确保生产线平稳运行。这些参数包括区域功率、传送带速度和温度偏移。您还可以跟踪峰值温度、升温速率和保温时间。通过监控这些因素，您可以确保每块电路板都得到正确的处理。
现代烤箱的自动化功能可帮助您减少人为错误并提高产量。智能技术让您可以快速进行调整，从而提高均匀性并降低缺陷率。混合固化系统为您提供灵活性，让您能够在不降低生产速度的情况下处理不同的材料。
对质量的影响
适当的固化对电子产品的质量至关重要。采用正确的工作原理并控制工艺，可以提高组件的机械强度。更快的固化速度和更高的温度都会提高粘合剂的剪切强度。更大的粘合剂圆角可以使底部填充焊点的强度加倍。
以下是固化炉提高产品质量的一些方法：
| 益处 | 对产品质量和缺陷率的影响 |
|---|---|
| 控制热量和温度 | 提高产品质量 |
| 提高可靠性和功能性 | 降低缺陷率 |
| 提高生产效率 | 提高整体产品质量 |
| 降低制造成本 | 实现更好的资源分配 |
| 提高强度和耐用性 | 延长产品寿命 |
如果粘合剂固化不当，可能会出现粘合不牢、元件位移或涂胶不均匀等问题。这些问题会导致缺陷并降低可靠性。使用控制精准的固化炉，可以确保牢固的粘合和精准的元件定位。
提示：请始终监控固化曲线并根据需要调整设置。这有助于您保持高质量并避免代价高昂的返工。
现在您已经了解了 SMT 固化炉的工作原理和主要类型。选择固化炉时，请考虑温度控制、自动化程度和能效等因素。下表重点介绍了您应该关注的方面：
| 因素 | 描述 |
|---|---|
| 精确的温度控制 | 多区域烤箱确保均匀加热，这对于高密度 PCBA 至关重要。 |
| 效率与自动化 | 快速运行和对自动化生产线的支持至关重要。 |
| 能源效率 | 节省电力并减少氮气使用的模型可以降低成本和环境影响。 |
通过遵循最佳实践并使用具备物联网功能的先进固化炉，您可以提高产品质量和可靠性。务必确保固化炉的功能与您的生产需求相匹配。
常见问题解答
- 红外固化炉和紫外固化炉的主要区别是什么？
红外固化炉通过红外辐射加热粘合剂。紫外固化炉通过紫外光固化特殊粘合剂。红外固化炉适用于大多数粘合剂。紫外固化炉最适合光敏粘合剂。 - 如何为您的 SMT 生产线选择合适的固化炉？
您应该检查粘合剂类型和生产速度。红外固化炉适用于大多数标准粘合剂。紫外固化炉适用于对紫外线敏感的粘合剂。您还需要考虑电路板尺寸、能耗和自动化功能。 - 紫外固化炉可以固化所有粘合剂吗？
不可以。只有对紫外线有反应的粘合剂才能在紫外固化炉中固化。在选择固化方法之前，请务必检查粘合剂的规格。 - 使用固化炉时应遵循哪些安全步骤？
您必须佩戴手套和安全眼镜等防护装备。应保持工作空间通风良好。请务必遵循制造商的安全说明，以免烫伤或暴露于紫外线下。 - 为什么温度控制在固化炉中如此重要？
精确的温度控制有助于避免过热或固化不足。这样可以获得更牢固的粘合效果和更少的缺陷。良好的温度控制还能保护敏感部件免受损坏。
